1概述

1.1  用途與特點

    G1.6、G2.5、G4鋼殼燃氣表適用于天然氣、沼氣、人工煤氣、液化石油氣等燃氣流量的計量。本系列燃氣表屬于膜式結構，機芯為聚甲醛塑料整體計量室，外殼采用優質鋼板拉深成形后壓封而成；機芯與計數器之間有磁耦合傳動和機械傳動兩種方式，磁耦合傳動阻力小、密封性良好，機械傳動可靠性高；計數器有雙向計量和單向計量?jì)煞N方式，雙向計數器可實現燃氣表正反向通氣均可計量，減少燃氣公司損失，單向計數器與止逆器配合，反向通氣則計數器停止計數；同時產品接頭分鉚接和電阻焊兩種，以滿足不同用戶的要求。該系列產品靈敏度高，計量準確，安全可靠。使用維修方便，重量輕，噪音低，采用特殊的表面處理技術，防腐能力強，使用壽命長。

1.2  工作原理

G系列鋼殼燃氣表為容積式皮膜燃氣表，它由兩個相同的皮膜計量氣室組成一個獨立的計量機芯，每個計量氣室配有一個獨立的膜片，進出氣口的壓力差推動膜片移動，同時推動旋轉閥移動。并由計量傳動系統驅動機械式計數器記數。整個計量機芯位于一個堅固的氣密性保護殼中。

獨立的機芯設計，合理的單相旋轉閥分配系統及耐久機構，確保燃氣表可靠準確。

1.3  主要機構及材料

G系列膜式燃氣表主要由一個獨立的計量機芯、保護外殼及計數器組成。獨立的計量機芯主要由膜片、膜盒、分配系統及傳動系統組成。

殼體

鋼殼，耐腐蝕，通過了500小時的鹽霧實驗，上下外殼鉚合連接成一個氣密性和防火的保護外殼。

計量機芯

膜盒：采用在燃氣中耐腐蝕的工程塑料模注而成，采用超聲波、摩擦焊接等先進工藝，把膜蓋支架等零件與膜盒連接成一個氣密性良好的整體?？纱蟠笤鰪娖淇煽啃约伴L(cháng)期穩定性。

合成膜片

由聚酯纖維經雙面涂膠再硫化而成，經大量試驗撓曲試驗性能達到300萬次不穿孔。能承受總通氣量達12000m³壽命試驗（相當于20年的壽命）。

閥座閥蓋

由先進的配方的酚醛熱固塑料壓膜而制成，它們不易磨損，吸水性低，摩擦系數小而且穩定。

傳動系統

采用單相旋轉式分配閥以減少傳動部件，增強可靠性。機芯內配有止逆裝置，阻止計數器反轉。

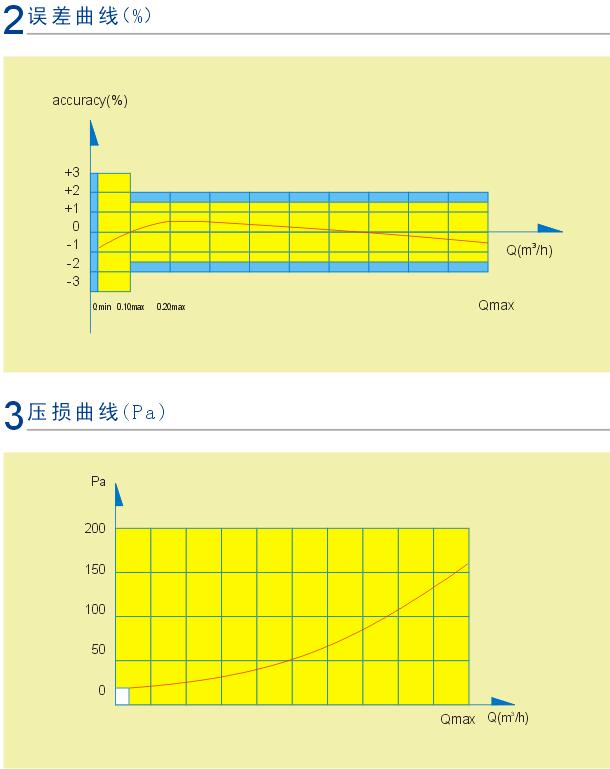

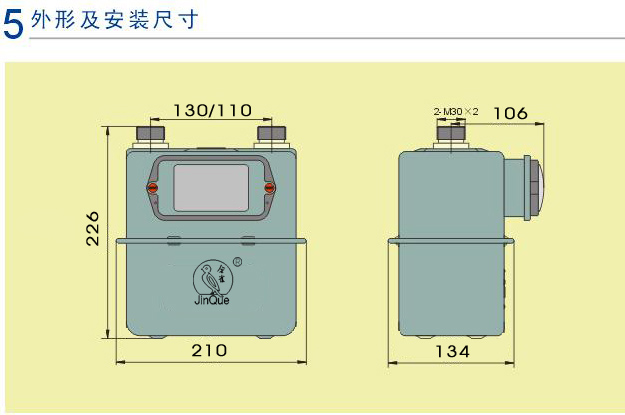

4.主要技術參數
